產品[內螺紋旋啟式止回閥]的詳細資料
2015-03-21 來源： 作者：正航儀器 閱讀：次
產品[內螺紋旋啟式止回閥]的詳細資料：
產品名稱：內螺紋旋啟式止回閥
產品特點：公稱壓力：2.5MPa 適用溫度范圍：-20～232℃～350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G） 螺紋類型：G·NPT.BSPT.BSP DIN259/2999。

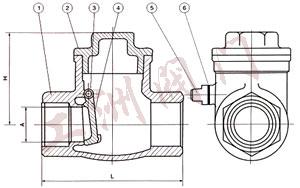

![產品[內螺紋旋啟式止回閥]的詳細資料](/upfile/eweb/201532110455344.jpg)
二、應用規范：
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP DIN259/2999
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP DIN259/2999
三、主要零件材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
3 |
搖桿插銷 |
不銹鋼316/304 |
|
4 |
閥瓣 |
不銹鋼CF8M/CF8 |
|
5 |
螺塞 |
不銹鋼316/304 |
|
6 |
螺塞墊片 |
聚四氟乙烯PTFE |
四、工洲牌內螺紋旋啟式止回閥主要連接尺寸及重量：
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
- |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
104 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
200 |
一、產品[升降止回閥]的詳細資料：
