在藥品的生產、包裝、貯存、運輸過程中，溫度、濕度對藥品有效成分的變化影響很大。通過對其進行特定的氣候環境實驗，建立藥品的有效期，是制藥行業迫切需要的。《中華人民共和國2000版藥典》規定的藥物穩定性試驗指導原則對原料藥及藥物制劑提出各種不同的溫度、濕度試驗要求。木設計的目的是提供該試驗指導原則所要求的試驗環境，并實現自動控制。

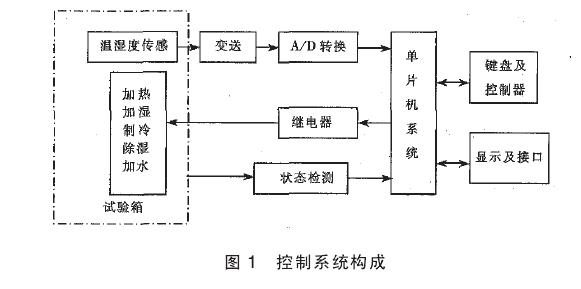

試驗儀控制系統是以單片機為核心而構成的，包括：傳感器.A/D轉換器、鍵盤、顯示接II以及繼電器控制和系統狀態檢測等，如圖1所示。
一、溫濕度傳感、變送部件

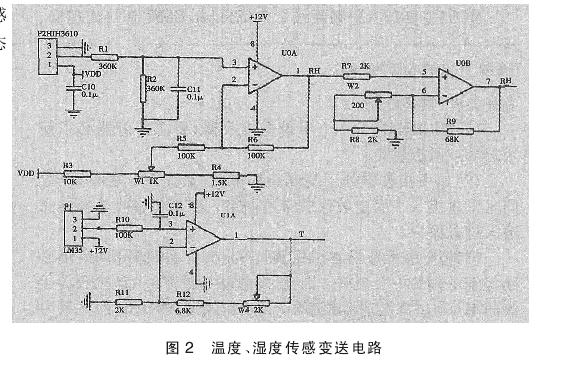

溫度傳感器選用集成精密攝氏溫度傳感器LM35靈敏度lOmV/0C，非線性度的典型值為士1/40C。用一級同相放大器放大5倍，即可將10℃-100℃的溫度變化轉換成0-SV的電壓輸出。濕度傳感器采用霍尼韋爾的相對濕度傳感器HIH-3610-1，其精度為士20I0RH，線性度士0.50I0RH重復性士0.50I0RH，其輸出電壓與相對濕度成線性關系：
二、單片機及外圍部件控制系統
需采集溫度和濕度兩路模擬信號，選用ADuc812這種自帶4通道12位A/D轉換器并與51系列兼容的CPU，因此，使系統外圍電路設計極為簡單。為使溫度和濕度控制目標任意設定，系統中設置了0-9共10個數字鍵及幾個功能鍵，采用串行鍵盤顯示接II器件BC7281及74LS164實現鍵盤管理。
顯示采用點陣式液晶顯示模塊MGLS-12864，由64行每行128點組成，分為左右各64 x64點陣，分別由內置的HD61202列控制器及HD61103行控制器控制。該模塊與CPU的接II簡單，由于HD61103不與CPU發生聯系，只需了解有關接II信號及HD61202的操作指令就可實現對該模塊的操作。溫濕度的調節通過P1.4-P1.7的輸出控制各固態繼電器的通斷，以控制加熱、加濕功率的大小及壓縮機的運轉。加濕器的水位、風機旋轉的狀態則通過P3.1-P3.2輸入單片機以隨時監測。http://www.805543.com
