世界各地的電力企業都希望那些位于地下主干線回路上的電力電纜能夠具有盡可能長的使用壽命，以提高電網的可靠性，降低電網中斷的次數，并且減少維護電網整體壽命所需的費用。在過去的20年中，北美的電力企業已經開始使用抗水樹交聯聚乙烯(TR—X LPE)作為主干線配電線路中的中壓電纜理想的絕緣材料。
這項技術有效地避免了普通交聯聚乙烯抗水樹性能不佳的不利影響。在法國凡爾塞舉行2003 Jicable年會的論文中已經提到，這種由于電纜采用TR—X LPE而提升的性能，是可以通過分析電纜老化過程中的試驗數據得到的。同樣，在歐洲，一種在X LPE基礎上發展出來的具有抗水樹特性的高分子聚合物被廣泛地應用于電纜的絕緣材料已經近20年了，并且在現場使用中表現出了良好的性能。在另一份Jicable論文中對這種聚合物絕緣材料在歐洲的實踐使用進行了介紹。為了對改進后的TR—X LP E絕緣材料的性能進行評估，在北美和歐洲都進行了類似的電纜加速老化試驗，被當地的電力行業接受并且成為一種有效鑒定試驗方法。其中，由北美洲用戶使用的中壓電纜鑒定規范是《A N SI／ICEA S一94—649--1997))，這是稍早一些的規范《A E IC C S5—94》的最新版本。該規范包括幾個方面的內容，其中較關鍵的鑒定試驗就是加速水樹老化試驗。該試驗的具體內容包括了對未老化和分別經過120、180天和360天老化的15 kV電纜進行的一系列的工頻和沖擊擊穿強度試驗。在歐洲，C EN ELEC標準中也收錄了一種類似的，由德國V DE 0273電纜老化方法發展而來的老化試驗方法，該試驗包括了對電纜在分別老化了6個月、1年和2年后的工頻擊穿試驗內容。
最近一段時間，伴隨著地下電纜網絡的快速增長，廣大的中國電力企業對長壽命、高可靠性的中壓(M V)電纜的關注大大增加。為了向中國的用戶評估TR—X LPE的良好性能，陶氏化學公司和武漢高壓研究所合作開展了一項針對中國電纜結構的試驗研究項目。該項目共使用了3種不同的電纜：一種電纜使用國產絕緣料，另一種使用陶氏X LPE絕緣料，最后一種使用陶氏TR—X LPE絕緣料。試驗研究內容完全按照北美A wTT試驗要求進行。這3種電纜都由同一家中國電纜制造商在同一條生產線、同一段工期內生產。在武漢高壓研究所內的電纜老化試驗已經進行了8個多月，于2004年4月份結束。180天后的試驗數據已經可以看出，與其他電纜相比，使用TR—X LPE的電纜具有明顯的性能優勢。該試驗的具體內容也可以由中國用戶作為鑒定試驗或型式試驗使用，作為衡量中壓電纜性能的標準。

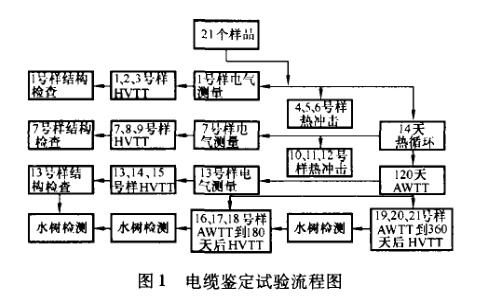

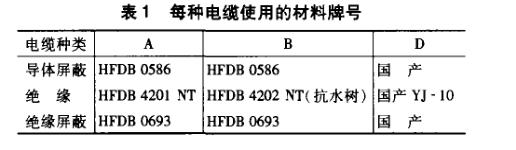

該試驗研究項目使用10 kV地下電力電纜(典型的中國電纜結構)，按照A E IC CS8—0o《額定電壓5至46 kV擠出絕緣屏蔽電力電纜技術規范(第一版)》的內容要求進行試驗。每一種電纜連續分割制成2 1個電纜樣品，按照圖1所示的程序流程進行試驗，這些試驗樣品將進行：①局部放電試驗，介質損耗系數測量和半導電層體積電阻率測量；②結構尺寸測量；③工頻逐級擊穿試驗(H V 1Tr)；④熱沖擊擊穿試驗；⑤14天熱循環試驗；⑥120、180天和360天加速水樹老fgi,~驗(A w 1Tr)；⑦水樹檢測統計。其中。加速水樹老化試驗、工頻逐級擊穿試驗和水樹檢測統計是較關鍵的試驗內容，在文中將著重介紹。A、B和D 3種電纜都具有相同的結構，每種電纜所使用的材料牌號見表1。電纜結構設計內容如下：
①導體。50 m m，銅，圓形，絞合，緊壓。②導體屏蔽。0.6 m m厚，擠出半導電層。③絕緣。4.5 m m厚，A為陶氏普通XLPE料，B為陶氏抗水樹TR—X LPE料，D為國產X LPE料。④絕緣屏蔽。0．8 m m厚，擠出半導電層。⑤金屬屏蔽。0．12 m m x 25 m m，銅帶。http://www.805543.com
