一、高頻脈沖電源輸出波形測試

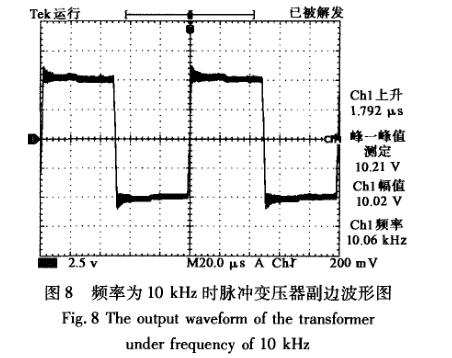

采用Tekt ronix TDS3032B型數字示波器及P6015A高壓探頭，對高頻脈沖電源的輸出波形進行了測試。圖8是頻率為10kHz時的輸出波形，上升沿時間為1.792 Ixs。
二、應用

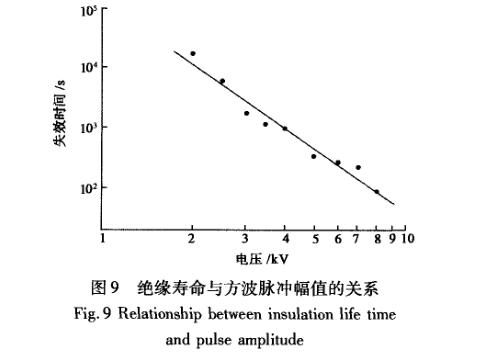

為了研究變頻調速牽引電機定子繞組所用的電磁線在不同電壓幅值、不同頻率和不同溫度下的壽命特性曲線，根據IEC60851-5標準制作試樣和電極進行電磁線壽命特性的測試試驗。采用二參數Weibul1分布分析試驗結果，試樣10個為一組，以失效概率為63.2％對應的失效時間作為電磁線在該條件下的絕緣失效時間。溫度為200℃，頻率為15 kHz時，電磁線失效時間與施加電壓幅值的關系曲線如圖9所示。隨著脈沖電壓幅值的提高，電磁線絕緣壽命迅速縮短，曲線仍符合反冪關系，與工頻電壓下電老化壽命形式相同。溫度為200℃，脈沖電壓幅值為4 kV條件下獲得頻率與絕緣壽命的關系曲線如圖10所示。
三、結論
根據牽引逆變系統電壓波形和加速老化試驗原則，采用變壓式試驗電源研制了一套基于連續高壓脈沖方波的絕緣老化試驗系統。利用小變比高頻脈沖變壓器采用原邊并聯、副邊串聯的方式研制的高頻脈沖變壓器具有變比高、波形失真小的特點。系統的主要性能指標為：高壓脈沖電源為雙極性，脈沖電壓峰峰值為0～10 kV，頻率為500 H z～20 kH z，占空比為50％，上升沿時間2 I xs左右，輸出功率1 kW，溫度范圍為室溫～300℃。高壓脈沖電源脈沖幅值高、頻率可調，具有過流、過壓保護功能，可滿足對大功率高壓變頻電機進行絕緣加速老化和擊穿試驗的需要，進行變頻電機絕緣在脈沖電壓下老化及失效機理的研究。http://www.805543.com
