正航儀器設備技術膨脹閥型式和基本參數的整理
2015-08-12 來源：正航儀器 作者：小曾 閱讀：次
正航儀器設備技術膨脹閥型式和基本參數的整理

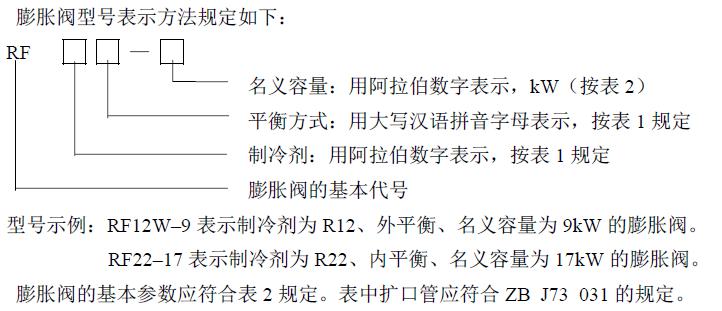

1.型式和基本參數

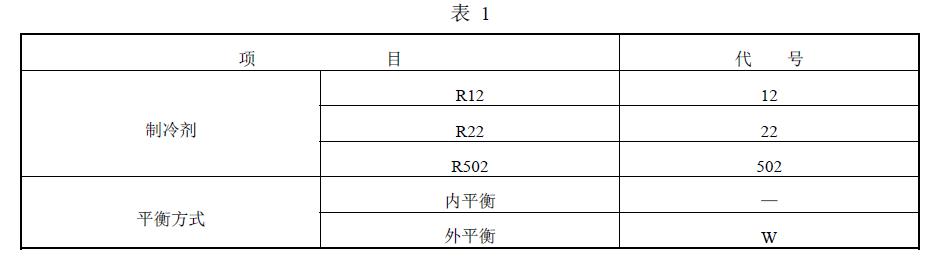

1.1膨脹閥的型式按使用制冷劑、平衡方式進行分類，見表 1 規定。

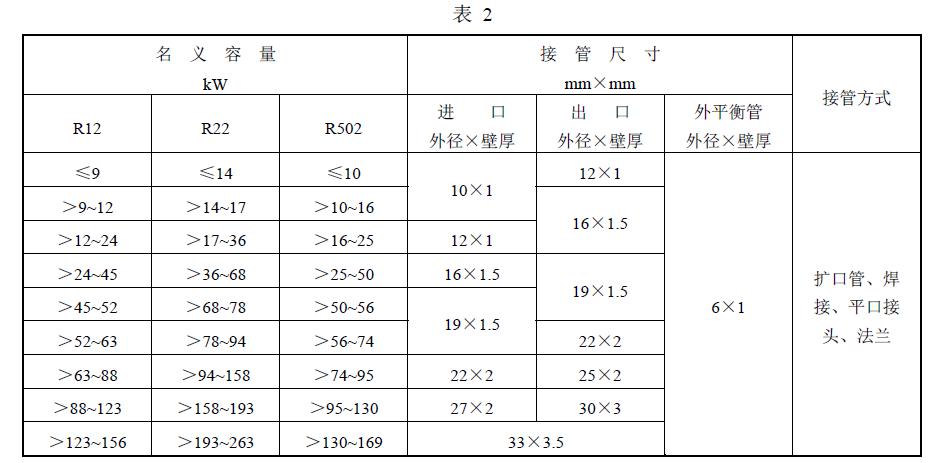

2.膨脹閥的基本參數應符合表 2 規定。表中擴口管應符合ZB J73 031 的規定。
3.膨脹閥名義工況
a．制冷劑名稱：R12、R22、R502；
b．冷凝溫度：tk=40℃；
c．進入膨脹閥液體溫度：tv=38℃；
d．蒸發溫度：t0=5℃；
e．蒸發壓力：R12 p0=0.36MPa（絕對壓力）；
R22 p0=0.58MPa（絕對壓力）；
R502 p0=0.67MPa（絕對壓力）；
f．通過閥壓力降：R12 Δp=0.41MPa；
R22 Δp=0.69MPa；
R502 Δp=0.69MPa；
g．膨脹閥靜止過熱度：3.5℃（在t0=5℃時調定）；
h．膨脹閥過熱度變化：4℃
4.技術要求
4.1膨脹閥應符合本標準的規定，并按經規定程序批準的圖樣及技術文件制造。
4.2膨脹閥靜止過熱度調節范圍 2~8℃。
4.3膨脹閥液壓強度試驗壓力為 2.4MPa（表壓，下同）（R12）或3MPa（R22、R502）。
4.4膨脹閥氣密性試驗壓力為 1.6MPa（R12）或2MPa（R22、R502）。
4.5膨脹閥環境耐熱溫度 80℃（充氣）或55℃（充液），感溫元件應無泄漏。
4.6 膨脹閥出口與外平衡接口間壓力差為 0.2MPa 時，外平衡管內泄漏量應不超過300mL/min 氣體。
5.膨脹閥出廠靜止過熱度為 3.5±1℃或按合同規定。
5. 1在名義工況下測得的實際容量應不低于名義容量的 95%。
5. 2膨脹閥工作壽命應不少于 50000 次，試驗后閥應能正常工作，復調靜止過熱度為3.5℃。
5. 3對每一型號的膨脹閥，應提供擴展容量數據（即在冷凝溫度 40℃、不同蒸發溫度、不同壓力降下的容量）。
5.4膨脹閥經耐振動試驗后應能正常工作，復調靜止過熱度應達到 3.5℃。
5.5在用戶遵守產品說明書各項規定的條件下，膨脹閥從出廠之日起 18 個月內，產品因質量問題不能正常工作時，制造廠應負責免費為用戶修理或更換。
