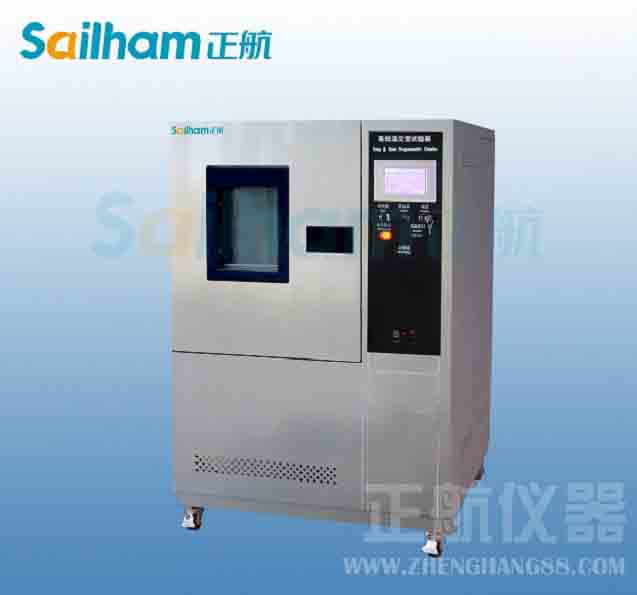

高低溫沖擊箱溫度補償電路
▲、單循環制冷系統的電高低溫沖擊箱主要通過冷藏室、冷凍室兩個蒸發器的合理匹配來滿足冷藏室、 冷凍室的降溫要求，而在冷凍室放入的東西過多或環境溫度較低.所以需要溫度補償電路對 冷藏室進行溫度補償，以免溫度過低。
高低溫沖擊箱電路分析
▲、典型的溫度補償控制電路由溫度補償傳感器（冷 藏室溫度傳感器)、主控制板、加熱器等元器件構成
▲、當冷藏室的溫度過低時，會使冷藏室環境溫度傳感器RT1的阻值增大，被IC1識別后判斷冷藏室的溫度過低，于是IC1輸出溫度補償信號，經R3限流使放大管Q1導通，繼電器RY1的線圈有電流流過，RY丨內 的觸點吸合，接通加熱器的供電回路，加熱器開始加熱，使冷藏室的溫度升髙。隨著加熱器 的不斷加熱，冷藏室的溫度升高，使溫度補償傳感器的阻值減小，通過取樣后為IC1提供冷 藏室溫度正常信息，于是IC1停止輸出溫度補償信號.加熱器停止加熱，實現了溫度自動補 償控制。
▲、大部分電子控制型電高低溫沖擊箱的CPU具有冷藏室溫度利噴傳感器RTI短路、開路保護 功能，當RT1或其阻抗信號/電壓信號變換電路異常，為CPU提供的電壓過高或過 低時，CPU判斷為冷藏室溫度補償傳感器開路或短路，輸出保護信號使電高低溫沖擊箱伴止 工作，并給出故障代碼，提醒電高低溫沖擊箱進入冷藏室溫度傳感器異常保護狀態.
高低溫沖擊箱典型故障
▲、當限流電阻R3開路、放大管Q丨的BE結損壞、二極管D1擊穿或繼電器RY1的線 圈短路，使RY1內的觸點不能吸合，化霜加熱器因無供電不能發熱或加熱器幵路時，會 產生不進行溫度補償的故障：若Q1的CE結擊穿、RY1內的觸點粘連，會引起冷藏室溫 度過高的故障。化霜溫度傳感器RT1異常會產生化霜不徹底、化霜結束溫度髙的故障。 RT1開路、短路或Rl、R2開路、C1擊穿，使微處理器IC1的①腳提供的電壓過高或過 低，IC1檢測后判定冷藏室環境溫度傳感器異常，控制電高低溫沖擊箱進入保護狀態，并通過顯示 屏給出故障代碼。
高低溫沖擊箱故障檢測
▲、對于低溫補償加熱電路，釆用電壓測量法和電阻測量法就可査出故障元器件。由于RT1 在一定溫度時阻抗基本不變，所以也可以釆用固定電阻判斷它是否正常.在圖8-7中A、B 的位置（相當于控制板的溫度傳感器接口）上安裝一個20k«的可調電阻，調整后電高低溫沖擊箱能 夠工作，則說RT1損壞。
